Im Bereich der Elektroinstallation sind Kabeleinführungen ein unverzichtbares Hilfsmittel. Auf diesem Gebiet hat sich RST über mehrere Jahrzehnte hinweg als Spezialist etabliert - und das nicht nur in Deutschland. Als inhabergeführtes Unternehmen sind wir international in 47 Ländern tätig. Unsere Kunden schätzen dabei vor allem die breite und gut strukturierte Auswahl an elektrotechnischen und mechanischen Produkten für den Einsatz im Bereich der Kabeleinführung und -befestigung. Neben einem breitgefächerten Portfolio an Produkten für industrielle Anwendungen bieten wir zahlreiche Lösungen für den Einsatz in explosionsgefährdeten Bereichen sowie für Applikationen, in denen das Thema elektromagnetische Verträglichkeit (EMV) eine entscheidende Rolle spielen.

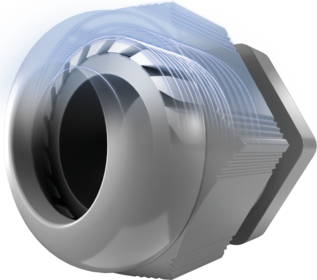

Ein Highlight in puncto perfekte Derating-Eigenschaften bildet unsere EMV-Kabelverschraubung vom Typ „Euro-Top EMV Ampacity“. Sie wurde speziell dafür entwickelt, hohe elektrische Fehlströme abzuleiten. Ein hocheffizientes Kontaktsystem mit größtmöglichem Wirkungsquerschnitt sorgt für eine niederohmige Ableitung des Stroms. Das ist nicht nur für den Bahnbereich, den Windkraftbereich oder für Batterie- und Energiespeicherlösungen interessant, sondern auch für viele weitere Hochspannungsanwendungen.
| Material: | Polyamid 6 |
| Dichteinsatz: | Chloropren |
| Einsatztemperatur: | von -40°C bis 100°C kurzzeitig bis 150°C |
| Schutzart: | IP66/68; IP66 (NPT) |
| Anschlussgewinde: | Metrisch; PG; NPT |
Fehlt etwas? Dann sprechen Sie uns gerne an!
Eine artikelgenaue Zuordnung der Zulassungen finden Sie auf Artikelebene oder in der Cross-Referenz-Liste.
Fehlt etwas? Dann sprechen Sie uns gerne an!

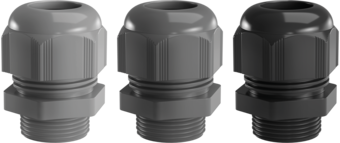

Zur generellen Produktveranschaulichung.
| Material: Polyamid 6; Anschlussgewinde: M | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Gewinde | Klemmbereich |  |  | L | H max. | VPE * | ||||||
| RAL 7035 | RAL 7001 | RAL 9005 | ≥ | ≤ | |||||||||
| Standarddichteinsatz, Chloropren | |||||||||||||
| 11080512 | 12080512 | 13080512 | M 12 x 1.5 | 3.00 | 6.50 | 15 | 15 | 8.0 | 22.50 | 100 | |||
| 11480512 | 12480512 | 13480512 | M 12 x 1.5 | 3.00 | 6.50 | 15 | 15 | 15.0 | 22.50 | 100 | |||
| 11084516 | 12084516 | 13084516 | M 16 x 1.5 | 4.00 | 8.00 | 19 | 19 | 8.0 | 25.00 | 50 | |||
| 11484516 | 12484516 | 13484516 | M 16 x 1.5 | 4.00 | 8.00 | 19 | 19 | 15.0 | 26.50 | 50 | |||
| 11080516 | 12080516 | 13080516 | M 16 x 1.5 | 5.00 | 10.00 | 22 | 22 | 10.0 | 30.00 | 50 | |||
| 11480516 | 12480516 | 13480516 | M 16 x 1.5 | 5.00 | 10.00 | 22 | 22 | 15.0 | 30.00 | 50 | |||
| 11080520 | 12080520 | 13080520 | M 20 x 1.5 | 6.00 | 12.00 | 24 | 24 | 10.0 | 29.50 | 50 | |||
| 11480520 | 12480520 | 13480520 | M 20 x 1.5 | 6.00 | 12.00 | 24 | 24 | 15.0 | 29.50 | 50 | |||
| 11080522 | 12080522 | 13080522 | M 20 x 1.5 | 10.00 | 14.00 | 27 | 27 | 10.0 | 31.00 | 50 | |||
| 11480522 | 12480522 | 13480522 | M 20 x 1.5 | 10.00 | 14.00 | 27 | 27 | 15.0 | 31.00 | 50 | |||
| 11084525 | 12084525 | 13084525 | M 25 x 1.5 | 11.00 | 17.00 | 29 | 29 | 8.0 | 35.00 | 50 | |||
| 11484525 | 12484525 | 13484525 | M 25 x 1.5 | 11.00 | 17.00 | 29 | 29 | 15.0 | 35.00 | 40 | |||
| 11080525 | 12080525 | 13080525 | M 25 x 1.5 | 13.00 | 18.00 | 33 | 33 | 10.0 | 37.00 | 25 | |||
| 11480525 | 12480525 | 13480525 | M 25 x 1.5 | 13.00 | 18.00 | 33 | 33 | 15.0 | 37.00 | 25 | |||
| 11084532 | 12084532 | 13084532 | M 32 x 1.5 | 15.00 | 21.00 | 36 | 36 | 10.0 | 42.00 | 25 | |||
| 11080532 | 12080532 | 13080532 | M 32 x 1.5 | 18.00 | 25.00 | 42 | 42 | 15.0 | 41.00 | 20 | |||
| 11084540 | 12084540 | 13084540 | M 40 x 1.5 | 19.00 | 28.00 | 46 | 46 | 10.0 | 47.00 | 20 | |||
| 11080540 | 12080540 | 13080540 | M 40 x 1.5 | 22.00 | 31.00 | 53 | 53 | 18.0 | 51.50 | 10 | |||
| 11080550 | 12080550 | 13080550 | M 50 x 1.5 | 30.00 | 38.00 | 60 | 60 | 18.0 | 53.00 | 10 | |||
| 11080563 | 12080563 | 13080563 | M 63 x 1.5 | 34.00 | 44.00 | 65 | 65 | 18.0 | 53.00 | 10 | |||
| 11080575 | 12080575 | 13080575 | M 75 x 2.0 | 48.00 | 55.00 | 75 | 80 | 25.0 | 55.00 | 5 | |||
| Reduzierdichteinsatz, Chloropren | |||||||||||||
| 11180512 | 12180512 | 13180512 | M 12 x 1.5 | 2.00 | 5.00 | 15 | 15 | 8.0 | 22.50 | 100 | |||
| 11480512R | 12480512R | 13480512R | M 12 x 1.5 | 2.00 | 5.00 | 15 | 15 | 15.0 | 22.50 | 100 | |||
| 11180516 | 12180516 | 13180516 | M 16 x 1.5 | 3.00 | 7.00 | 22 | 22 | 10.0 | 30.00 | 50 | |||
| 11480516R | 12480516R | 13480516R | M 16 x 1.5 | 3.00 | 7.00 | 22 | 22 | 15.0 | 30.00 | 50 | |||
| 11180520 | 12180520 | 13180520 | M 20 x 1.5 | 5.00 | 9.00 | 24 | 24 | 10.0 | 29.50 | 50 | |||
| 11480520R | 12480520R | 13480520R | M 20 x 1.5 | 5.00 | 9.00 | 24 | 24 | 15.0 | 29.50 | 50 | |||
| 11180522 | 12180522 | 13180522 | M 20 x 1.5 | 7.00 | 12.00 | 27 | 27 | 10.0 | 31.00 | 50 | |||
| 11480522R | 12480522R | 13480522R | M 20 x 1.5 | 7.00 | 12.00 | 27 | 27 | 15.0 | 31.00 | 50 | |||
| 11480525R | 12480525R | 13480525R | M 25 x 1.5 | 9.00 | 16.00 | 33 | 33 | 15.0 | 37.00 | 25 | |||
| 11180525 | 12180525 | 13180525 | M 25 x 1.5 | 9.00 | 16.00 | 33 | 33 | 10.0 | 37.00 | 25 | |||
| 11180532 | 12180532 | 13180532 | M 32 x 1.5 | 12.00 | 20.00 | 42 | 42 | 15.0 | 41.00 | 20 | |||
| 11180540 | 12180540 | 13180540 | M 40 x 1.5 | 20.00 | 26.00 | 53 | 53 | 18.0 | 51.50 | 10 | |||
| 11180550 | 12180550 | 13180550 | M 50 x 1.5 | 25.00 | 31.00 | 60 | 60 | 18.0 | 53.00 | 10 | |||
| 11180563 | 12180563 | 13180563 | M 63 x 1.5 | 29.00 | 35.00 | 65 | 65 | 18.0 | 53.00 | 10 | |||
| Sofern nichts anderes angegeben, alle Daten in Millimeter oder Stück (Menge) * Mindestbestellmenge (MOQ) kann größer sein als Verpackungseinheit (VPE). | |||||||||||||
| Material: Polyamid 6; Anschlussgewinde: PG | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Gewinde | Klemmbereich | | | L | H max. | VPE * | ||||||
| RAL 7035 | RAL 7001 | RAL 9005 | ≥ | ≤ | |||||||||
| Standarddichteinsatz, Chloropren | |||||||||||||
| 11080407 | 12080407 | 13080407 | PG 7 | 3.00 | 6.50 | 15 | 15 | 8.0 | 22.00 | 100 | |||
| 11080409 | 12080409 | 13080409 | PG 9 | 4.00 | 8.00 | 19 | 19 | 8.0 | 26.50 | 50 | |||
| 11080411 | 12080411 | 13080411 | PG 11 | 5.00 | 10.00 | 22 | 22 | 8.0 | 29.00 | 50 | |||
| 11080413 | 12080413 | 13080413 | PG 13.5 | 6.00 | 12.00 | 24 | 24 | 10.0 | 29.00 | 50 | |||
| 11080416 | 12080416 | 13080416 | PG 16 | 10.00 | 14.00 | 27 | 27 | 10.0 | 31.00 | 50 | |||
| 11080421 | 12080421 | 13080421 | PG 21 | 13.00 | 18.00 | 33 | 33 | 11.0 | 37.00 | 25 | |||
| 11080429 | 12080429 | 13080429 | PG 29 | 18.00 | 25.00 | 42 | 42 | 11.0 | 41.00 | 20 | |||
| 11080436 | 12080436 | 13080436 | PG 36 | 22.00 | 32.00 | 53 | 53 | 13.0 | 51.50 | 10 | |||
| 11080442 | 12080442 | 13080442 | PG 42 | 30.00 | 38.00 | 60 | 60 | 13.0 | 53.50 | 10 | |||
| 11080448 | 12080448 | 13080448 | PG 48 | 34.00 | 44.00 | 65 | 65 | 14.0 | 53.50 | 10 | |||
| Reduzierdichteinsatz, Chloropren | |||||||||||||
| 11180407 | 12180407 | 13180407 | PG 7 | 2.00 | 5.00 | 15 | 15 | 8.0 | 22.00 | 100 | |||
| 11180409 | 12180409 | 13180409 | PG 9 | 2.00 | 6.00 | 19 | 19 | 8.0 | 26.50 | 50 | |||
| 11180411 | 12180411 | 13180411 | PG 11 | 3.00 | 7.00 | 22 | 22 | 8.0 | 29.00 | 50 | |||
| 11180413 | 12180413 | 13180413 | PG 13.5 | 5.00 | 9.00 | 24 | 24 | 10.0 | 29.00 | 50 | |||
| 11180416 | 12180416 | 13180416 | PG 16 | 7.00 | 12.00 | 27 | 27 | 10.0 | 31.00 | 50 | |||
| 11180421 | 12180421 | 13180421 | PG 21 | 9.00 | 16.00 | 33 | 33 | 11.0 | 37.00 | 25 | |||
| 11180429 | 12180429 | 13180429 | PG 29 | 12.00 | 20.00 | 42 | 42 | 11.0 | 41.00 | 20 | |||
| 11180436 | 12180436 | 13180436 | PG 36 | 20.00 | 26.00 | 53 | 53 | 13.0 | 51.50 | 10 | |||
| 11180442 | 12180442 | 13180442 | PG 42 | 25.00 | 31.00 | 60 | 60 | 13.0 | 53.50 | 10 | |||
| 11180448 | 12180448 | 13180448 | PG 48 | 29.00 | 35.00 | 65 | 65 | 14.0 | 53.50 | 10 | |||
| Sofern nichts anderes angegeben, alle Daten in Millimeter oder Stück (Menge) * Mindestbestellmenge (MOQ) kann größer sein als Verpackungseinheit (VPE). | |||||||||||||
| Material: Polyamid 6; Anschlussgewinde: NPT | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Artikelnummer | Gewinde | Klemmbereich | | | L | H max. | VPE * | ||||||
| RAL 7035 | RAL 7001 | RAL 9005 | ≥ | ≤ | |||||||||
| Standarddichteinsatz, Chloropren | |||||||||||||
| 11080038 | 12080038 | 13080038 | NPT 3/8 " | 5.00 | 10.00 | 22 | 22 | 15.0 | 29.00 | 50 | |||
| 11080012 | 12080012 | 13080012 | NPT 1/2 " | 6.00 | 12.00 | 24 | 24 | 15.0 | 29.00 | 50 | |||
| 11085012 | 12085012 | 13085012 | NPT 1/2 " | 10.00 | 14.00 | 27 | 27 | 15.0 | 31.00 | 50 | |||
| 11085034 | 12085034 | 13085034 | NPT 3/4 " | 13.00 | 18.00 | 33 | 33 | 15.0 | 37.00 | 25 | |||
| 11080100 | 12080100 | 13080100 | NPT 1 " | 18.00 | 25.00 | 42 | 42 | 18.0 | 41.00 | 20 | |||
| Reduzierdichteinsatz, Chloropren | |||||||||||||
| 11180038 | 12180038 | 13180038 | NPT 3/8 " | 3.00 | 7.00 | 22 | 22 | 15.0 | 29.00 | 50 | |||
| 11180012 | 12180012 | 13180012 | NPT 1/2 " | 5.00 | 9.00 | 24 | 24 | 15.0 | 29.00 | 50 | |||
| 11185012 | 12185012 | 13185012 | NPT 1/2 " | 7.00 | 12.00 | 27 | 27 | 15.0 | 31.00 | 50 | |||
| 11185034 | 12185034 | 13185034 | NPT 3/4 " | 9.00 | 16.00 | 33 | 33 | 15.0 | 37.00 | 25 | |||
| 11180100 | 12180100 | 13180100 | NPT 1 " | 12.00 | 20.00 | 42 | 42 | 18.0 | 41.00 | 20 | |||
| Sofern nichts anderes angegeben, alle Daten in Millimeter oder Stück (Menge) * Mindestbestellmenge (MOQ) kann größer sein als Verpackungseinheit (VPE). | |||||||||||||
Im Bereich der industriellen Elektroinstallation sind Kabelverschraubungen ein unverzichtbares Hilfsmittel. Auf diesem Gebiet hat sich RST aus Wallenhorst bei Osnabrück als Spezialist auf dem Segment der Kabelverschraubungen etabliert. In unserem Sortiment finden Sie eine große Auswahl an lieferbaren Kabelbefestigungen: Standard und EMV, für explosionsgeschütze Bereiche, aus Metall oder Kunststoff, mit metrischem, PG-Gewinde oder NPT-Gewinde sowie ohne Gewinde. Als inhabergeführtes Unternehmen sind wir unterdessen auf internationaler Ebene tätig und haben unsere Geschäfte in mittlerweile mehr als 45 Länder ausgeweitet. Wir bieten unseren Kunden eine gut sortierte Produktauswahl im Bereich Kabelverschraubungen, Kabeleinführungen und Zubehör an.
Fachwissen und weitere nützliche Informationen zu EMV-Kabelverschraubungen finden Sie hier:
Um Kabel und Leitungen – mit oder ohne Schirmung – sicher in Elektronikgehäuse einzuführen sowie Elektronikbauteile im Innern dieser meist hoch abgedichteten Gehäuse vor Beschädigung oder unerwünschten äußeren Einflüssen wie Staub oder Feuchtigkeit zu schützen, sind Kabelverschraubungen eine ideale Lösung. Aus diesem Grund bieten wir Ihnen eine breite Auswahl an unterschiedlichen Kabelverschraubungen an. Um eine möglichst stabile Verbindung zwischen Kabel bzw. Leitungen und Gehäusen, wie beispielsweise von einem elektrischen Schaltschrank, zu gewährleisten, finden Sie in unserer Produktauswahl Kabelverschraubungen mit verschiedenen Gewindearten:
Das metrische Gewinde – auch M-Gewinde – nach EN 60423 ist das in Europa gängigste und meist verkaufte Gewinde. Kabelverschraubungen mit Panzerrohrgewinde bzw. PG-Kabelverschraubungen werden zwar noch hergestellt, jedoch zunehmend von metrischen Verschraubungen abgelöst. Die dritte Variante ist das auf dem amerikanischen Markt weit verbreitete NPT-Gewinde. Das NPT-Gewinde zeichnet sich dadurch aus, dass es selbstdichtend ist und somit auf den Einsatz von zusätzlichen Dichtmitteln verzichtet werden kann.
Nachfolgend eine kurze Übersicht über weitere technische Daten unserer Kabelverschraubungen:
Klemmbereiche:
Schutzarten:
Temperaturbereiche:
Für die Kabelverschraubungen von RST werden je nach Bedarf und Einsatzbereich verschiedene Materialien verwendet:
Je nach Zweck und Beanspruchung ist der Einsatz einer Kabelverschraubung aus Kunststoff oder einer Kabelverschraubung aus Metall sinnvoll. Eine Kabelverschraubung aus Messing wird vorzugsweise im Zusammenhang mit elektromagnetischer Verträglichkeit eingesetzt.
Unsere Produkte haben unter anderem folgende Zulassungen:
und wurden unter anderem entsprechend folgender Normen geprüft:
Aufgrund der langjährigen Erfahrung und Expertise im Bereich der industriellen Elektroinstallationen können wir Ihnen individuelle Lösungen für Ihre Anforderungen anbieten. Als international erfahrenes Unternehmen auf dem Gebiet der Kabelverschraubungen und Kabeleinführungen bieten wir unseren Geschäftspartnern einen kompetenten und zuvorkommenden Service weit über die Landesgrenzen hinaus. Unser Team steht Ihnen jederzeit gerne für Ihre Anliegen zur Verfügung, wir freuen uns auf Sie!
