Druckausgleichslösungen

Druckausgleichselemente und -verschraubungen zur Vermeidung von Kondenswasser in elektronischen und elektrotechnischen Bauteilen.

Druckausgleichselemente - bei hohen Schutzarten ein Muss

Kondenswasser bildet sich schnell in besonders dichten Gehäusen, da Luftfeuchtigkeit nicht entweichen kann. Schwitzende Gehäuse gibt es vor allem an Orten mit wechselnden Temperaturen. Auch Temperaturschwankungen im Inneren von Gehäusen führen zur Kondenswasserbildung - je öfter, umso schädlicher für die Geräte. Kurzschlüsse können ebenso die Folge sein, wie ein kompletter Geräteausfall durch den Wegfall des IP-Schutzes. Mit einem leicht zu montierenden Element, das in den meisten Fällen mit einer gasdurchlässigen und hydrophoben sowie oleophoben Spezialmembranfolie ausgestattet ist, kann ein entsprechender Druckausgleich geschaffen werden.

zum Fachwissen DAE



Druckausgleichselemente mit Ventilfunktion

Ein besonderes Highlight bilden unsere neuen Sicherheitsdruckausgleichselemente vom Typ VSD, ARSD und ARVSD. Diese bieten neben der Druckausgleichsfunktion, die die Entstehung von Kondenswasser verhindert, eine weitere wichtige Funktion. Bei zu großem Druck öffnet sich das System und gibt den Weg für heiße Gase nach außen frei (z. B. im Falle eines Thermal Runaway). So wird die mögliche Explosion, etwa eines Batterie- oder Wechselrichtergehäuses, zuverlässig verhindert.

Sicherheitsdruckausgleichslösungen

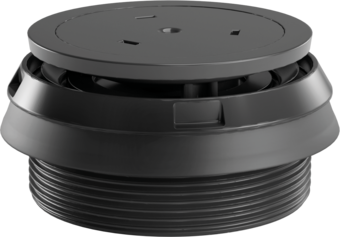

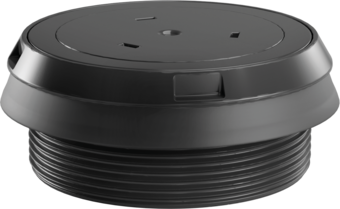

ARVSD M50

Material:Polyamid 66 (GF)
Flachdichtung:VMQ (Silikon)
Einsatztemperatur:von -40°C bis +80°C
Schutzart:IP66/68/69K
Anschlussgewinde:Metrisch
Farbe:RAL 9005

Zulassungen / Prüfberichte / Erklärungen

Fehlt etwas? Dann sprechen Sie uns gerne an!

Eine artikelgenaue Zuordnung der Zulassungen finden Sie auf Artikelebene oder in der Cross-Referenz-Liste.

Datenblätter/Montagehinweise

Fehlt etwas? Dann sprechen Sie uns gerne an!

Montageanleitung
Material: Polyamid 66 (GF); Anschlussgewinde: M
ArtikelnummerLuftdurchlass
nach Öffnung
l/h
Wasserein-
bruchdruck
mbar
Berstdruck
mbar
Luftdurchlass
Δ=min. 70 mbar l/h
GewindeH1D1DH max.HöheVPE *
ARVSDM50100900.000> 200100±50400M 50 x 1.524.052.2065.016.1010.7510
Sofern nichts anderes angegeben, alle Daten in Millimeter oder Stück (Menge)
* Mindestbestellmenge (MOQ) kann größer sein als Verpackungseinheit (VPE).
