Druckausgleichslösungen

Druckausgleichselemente und -verschraubungen zur Vermeidung von Kondenswasser in elektronischen und elektrotechnischen Bauteilen.

Druckausgleichselemente - bei hohen Schutzarten ein Muss

Kondenswasser bildet sich schnell in besonders dichten Gehäusen, da Luftfeuchtigkeit nicht entweichen kann. Schwitzende Gehäuse gibt es vor allem an Orten mit wechselnden Temperaturen. Auch Temperaturschwankungen im Inneren von Gehäusen führen zur Kondenswasserbildung - je öfter, umso schädlicher für die Geräte. Kurzschlüsse können ebenso die Folge sein, wie ein kompletter Geräteausfall durch den Wegfall des IP-Schutzes. Mit einem leicht zu montierenden Element, das in den meisten Fällen mit einer gasdurchlässigen und hydrophoben sowie oleophoben Spezialmembranfolie ausgestattet ist, kann ein entsprechender Druckausgleich geschaffen werden.

zum Fachwissen DAE



Druckausgleichselemente mit Ventilfunktion

Ein besonderes Highlight bilden unsere neuen Sicherheitsdruckausgleichselemente vom Typ VSD, ARSD und ARVSD. Diese bieten neben der Druckausgleichsfunktion, die die Entstehung von Kondenswasser verhindert, eine weitere wichtige Funktion. Bei zu großem Druck öffnet sich das System und gibt den Weg für heiße Gase nach außen frei (z. B. im Falle eines Thermal Runaway). So wird die mögliche Explosion, etwa eines Batterie- oder Wechselrichtergehäuses, zuverlässig verhindert.

Sicherheitsdruckausgleichslösungen

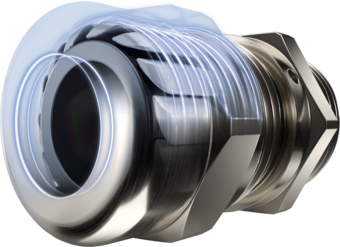

DAE-KV MS

Material:Messing, vernickelt
Dichteinsatz:Chloropren
O-Ring:NBR
Filter:PTFE
Einsatztemperatur:von -20°C bis 100°C
kurzzeitig bis 150°C
Schutzart:IP66/67
Anschlussgewinde:Metrisch; PG

Zulassungen / Prüfberichte / Erklärungen

Fehlt etwas? Dann sprechen Sie uns gerne an!

Eine artikelgenaue Zuordnung der Zulassungen finden Sie auf Artikelebene oder in der Cross-Referenz-Liste.

Datenblätter/Montagehinweise

Fehlt etwas? Dann sprechen Sie uns gerne an!

Montageanleitung

Funktionsvideo

Zeigt die Funktionen des Produkts.



Produktvideo

Zur generellen Produktveranschaulichung.

Material: Messing, vernickelt; Anschlussgewinde: M
ArtikelnummerMembran-
typ
Luftdurchlass
Δ=min. 70 mbar l/h
GewindeKlemmbereichSWSW2LH max.VPE *
Standarddichteinsatz, Chloropren
60087514PTFE25M 12 x 1.54.007.0017178.030.5050
60087516PTFE25M 16 x 1.54.007.0017178.027.0050
60087517PTFE35M 16 x 1.55.009.0020208.033.5050
60087520PTFE50M 20 x 1.56.0011.0022228.029.5050
Sofern nichts anderes angegeben, alle Daten in Millimeter oder Stück (Menge)
* Mindestbestellmenge (MOQ) kann größer sein als Verpackungseinheit (VPE).
Material: Messing, vernickelt; Anschlussgewinde: PG
ArtikelnummerMembran-
typ
Luftdurchlass
Δ=min. 70 mbar l/h
GewindeKlemmbereichSWSW2LH max.VPE *
Standarddichteinsatz, Chloropren
60087407PTFE25PG 74.007.0017178.030.5050
60087409PTFE25PG 94.007.0017178.027.0050
60087411PTFE35PG 115.009.0020208.033.5050
60087413PTFE50PG 13.56.0011.0022229.029.5050
Sofern nichts anderes angegeben, alle Daten in Millimeter oder Stück (Menge)
* Mindestbestellmenge (MOQ) kann größer sein als Verpackungseinheit (VPE).
